热泵两联供系统中压差旁通阀必须要装吗?

热泵两联供系统中压差旁通阀必须要装吗?
发布于:2022-08-08 10:48:11  浏览:


热泵两联供一次系统和二次系统中,压差旁通阀必须要装吗?应该装在什么位置,还有哪些安装的注意事项?对于常见的一次系统形式,将压力设置为多少比较合适?

不管一次系统还是二次系统,都要考虑通过主机的水流量要满足其正常工作的最小要求并且恒定,但是末端的流量可以根据房间的使用情况进行变化,一旦房间使用空调,风盘的电动阀根据室内温度开启或关闭,而没有开启的房间电动阀处于关闭状态。

如果风盘电动阀都采用电动二通间时,特别是住宅同时使用系数在50%

左右,一旦不使用的房间关闭,主机得到的流量减少,主机工作受到影响,存在发生故障的风险,此时就需要压差旁通阀来旁通一部分流量满足主机的运行。

如果末端风盘不安装电动阀或安装三通阀就没有办法实现能量在风盘之间转移,那样配置主机需按照所有的末端需求累加,对于同时使用系数低的住宅存在初期设备投资大、后期运行不节能的情况。

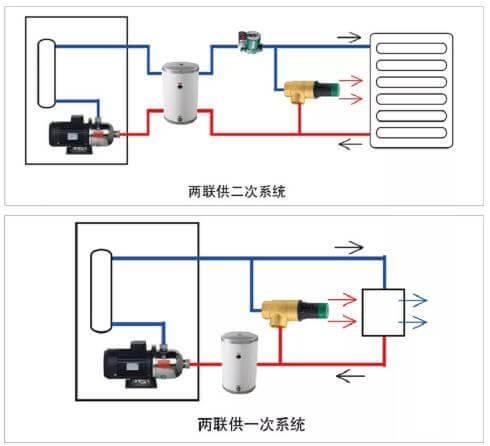

二次系统,要保证一次侧的主机循环水流量恒定,二次侧的末端系统根据需求自动调节流量。这里的二次泵有定频和变频之说,定频泵必须使用压差旁通阀,目的是避免只有少数房间使用时避免通过开着的末端水流速度过大产生客户不能接受的噪音。

二次泵采用压力控制的变频系统,在末端温控与水泵连锁的情况下可以不使用压差旁通阀,保证最后一个末端关闭时变频水泵关闭,否则需要增加一个小口径压差旁通阀,避免所有末端停止时水泵还在运行,此时并没有水通过,会导致变频水泵运行产生的热量无法散去而损坏。

一次系统压差旁通阀的安装位置是末端供回水总管上,越远离主机越好,这样可以让系统更多的水参与循环,可以减少缓冲水箱的容积。如果安装压差旁通阀,最好也安装缓冲水箱,除非把压差旁通阀安装在系统的最远端,这样系统大部分的水都参与循环。

对于一次系统压差旁通阀压力值的设置大小往往与旁通阀安装在系统的位置及系统供回水正常工作的压力差有关。一般公寓项目采用屏蔽泵系统,压差旁通阀的设置压差在0.6~.8bar即可,而使用离心泵的压差设定值要略大0.1~0.3bar。别墅项目设置的压差基本在1.0~1.5bar左右。对于二次系统压差旁通阀设定值的多少都不会影响主机的流量,主要是保护水泵避免噪音,通常要大于水泵出口和进口的压力差。
